타이어 제조 공정에서 가장 까다로운 과정 중 하나는 무엇일까요? 바로 검은 타이어 표면에 양각/음각으로 새겨진 복잡한 정보를 정확하게 읽어내는 것입니다. 오늘은 (주)이너뷰가 자랑하는 **’타이어 문자 검사 시스템’**을 소개합니다.

고객 요구 사항

타이어 사이드월에는 타이어의 종류와 성능을 나타내는 다양한 양각 또는 음각 사양 정보가 표시되어 있습니다.

이러한 표기 정보는 트레드 패턴과 함께 브랜드의 이미지와 특성을 반영하는 요소이기도 합니다.
사이드월 정보는 가황(Vulcanization) 공정에서 형성되며, 작업자는 타이어 모델에 따라 금형 또는 세그먼트(segment)를 교체하여 해당 가황 금형을 구성합니다.

이 과정에서 작업자 실수 또는 세그먼트 마모가 발생할 경우, 표준 사양과 불일치하거나 품질 문제가 발생할 수 있습니다.

따라서 가황 공정 후 초도 타이어(First Tire)의 문자 정보를 검사하면 금형의 정확성을 사전에 검증할 수 있으며, 전체 배치(batch)에 잘못된 정보가 적용되어 발생하는 대규모 생산 손실을 예방할 수 있습니다.

현재 이러한 검사는 주로 수작업(육안 검사)에 의존하고 있어, 검사 시간이 길고 정밀도가 낮으며 누락 발생 가능성이 큽니다.

이로 인해 검사 효율이 저하되고, 품질 리스크가 증가하는 문제가 있습니다.

Solution

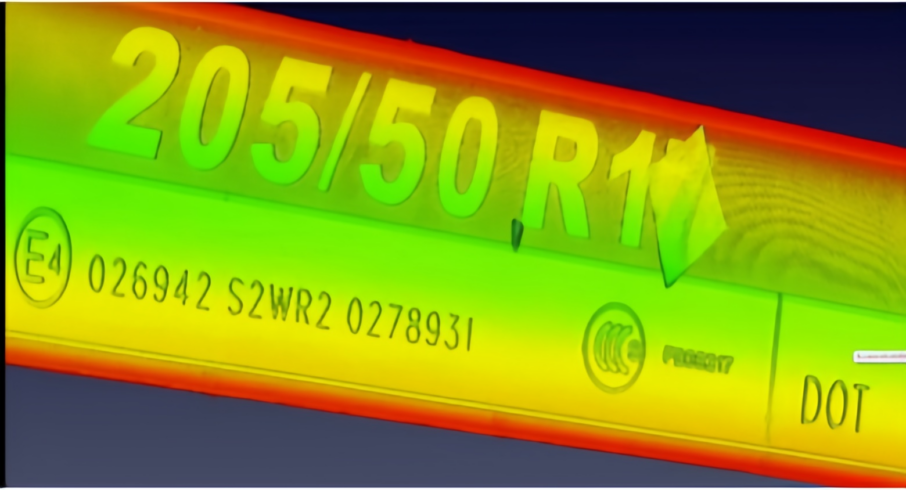

타이어 사이드월 문자는 3차원 형상을 갖고 있기 때문에, 3D 검사는 2D 검출을 기반으로 문자에 대한 입체 정보를 추가로 추출할 수 있어 정밀한 사이드월 문자 인식이 가능합니다.

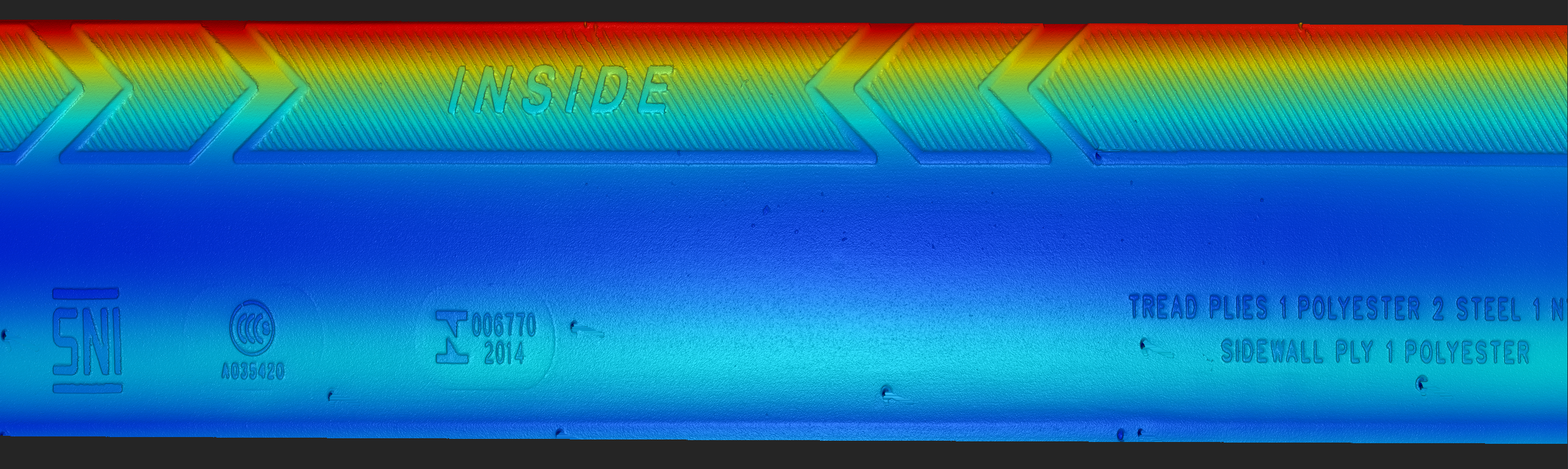

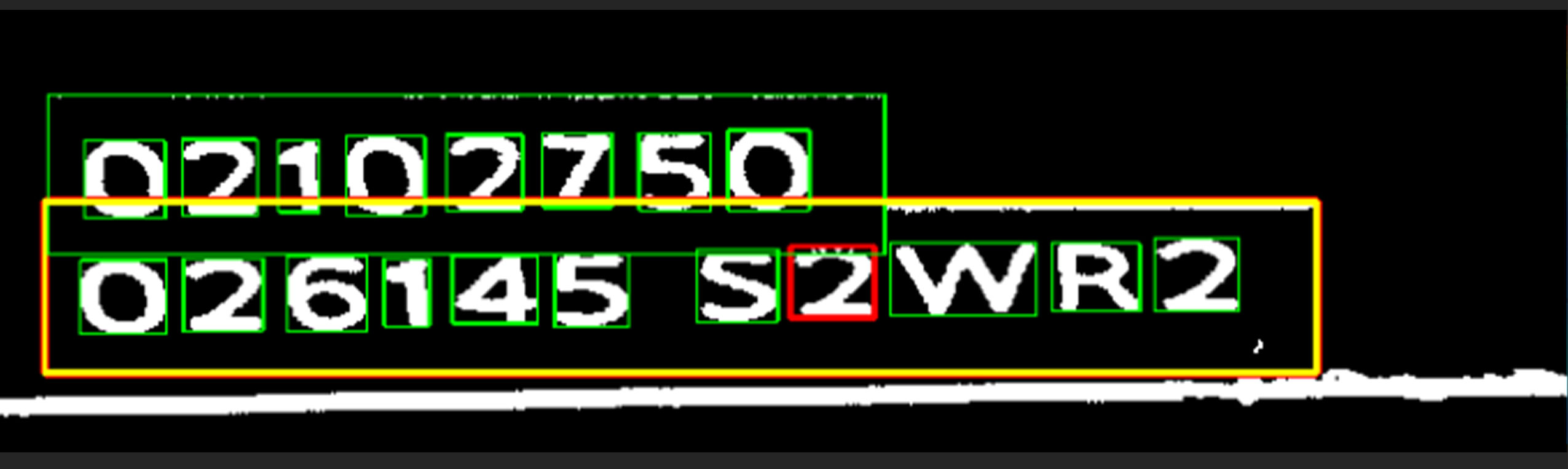

이에 따라 3D 머신비전을 사이드월 초도 문자 검사에 적용하면, 3D 레이저 센서로 사이드월을 스캐닝하고, 영상 처리 알고리즘을 통해 문자 정보를 추출한 후, 이를 문자 인식 알고리즘을 이용해 표준 템플릿과 비교함으로써 사이드월 문자 및 패턴의 오류, 누락, 무단 추가, 마모 여부를 정확하게 검증할 수 있습니다.
